Victaulic Coupling 10 inci Style 77, Solusi Fleksibel untuk Sistem Pipa Bertekanan Tinggi 16 Oktober 2025

* Click image to view large








Dalam industri konstruksi dan utilitas, kecepatan instalasi, keandalan, dan kemampuan sistem pipa untuk menghadapi pergerakan adalah kunci. Victaulic Coupling Style 77 telah lama menjadi standar industri untuk sambungan pipa beralur (grooved pipe), dan versi 10 inci merupakan komponen vital dalam sistem perpipaan skala besar yang menuntut fleksibilitas dan ketahanan tinggi.






Apa Itu Victaulic Style 77?

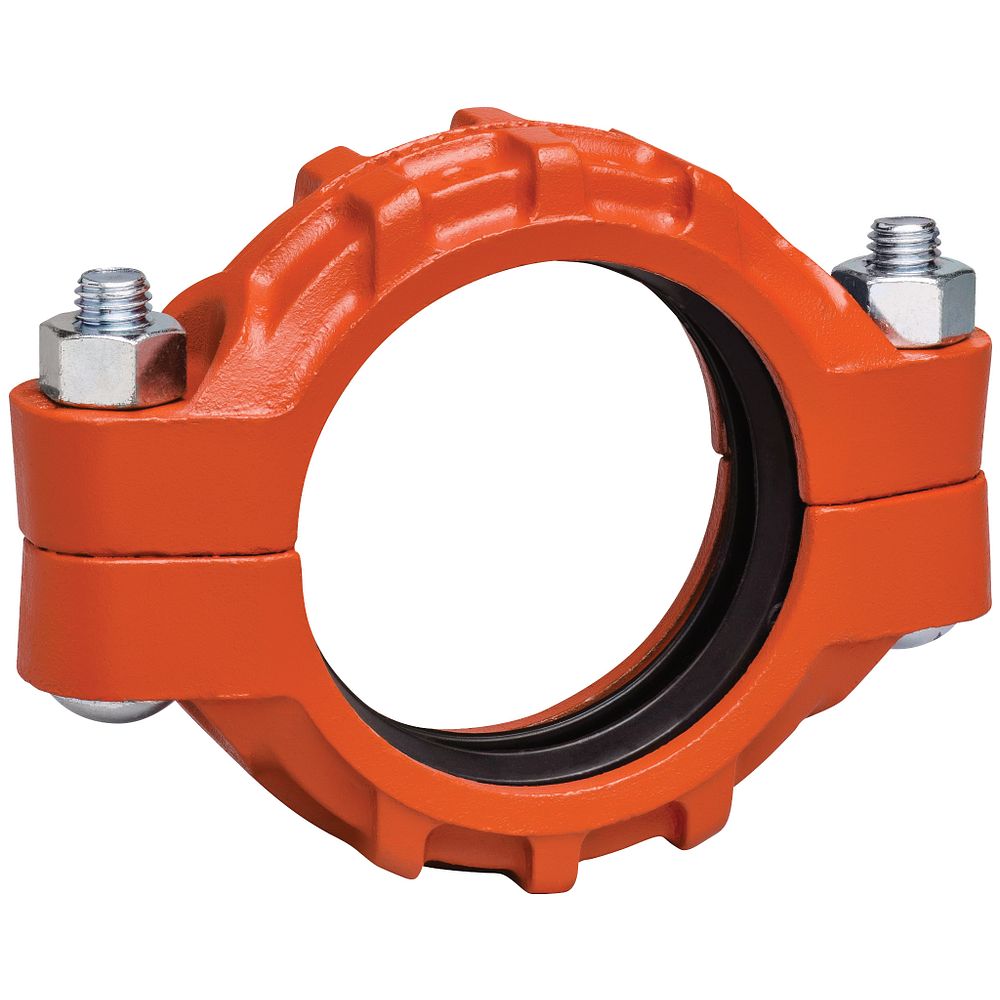

Victaulic Style 77 adalah kopling fleksibel standar yang dirancang untuk menyambung pipa beralur (roll grooved atau cut grooved). Kopling ini menggunakan konstruksi dua bagian dengan desain tulang silang (cross-ribbed) yang kuat, yang memberikan kekuatan struktural tinggi untuk sistem pipa bertekanan.

Kopling ini beroperasi berdasarkan teknologi penyambungan pipa mekanis Victaulic yang revolusioner. Kopling terdiri dari tiga elemen utama:

  1. Housing: Bagian luar dari besi ulet (Ductile Iron) yang menyelimuti alur pipa. Untuk ukuran 10 inci, housing terdiri dari dua bagian yang disatukan oleh baut dan mur.

  2. Gasket: Cincin elastomer yang ditempatkan di alur pipa dan menciptakan segel yang tahan tekanan.

  3. Baut dan Mur: Komponen yang digunakan untuk mengencangkan housing dan mengompresi gasket.



Spesifikasi Kunci: Style 77 Ukuran 10 Inci



Versi 10 inci dari Style 77 secara khusus digunakan untuk aplikasi di mana pipa berdiameter besar memerlukan sambungan yang kokoh namun adaptif.



1. Kapasitas Tekanan (MWP)



Kopling Style 77 memiliki rating tekanan kerja maksimum (Maximum Working Pressure/MWP) yang sangat tinggi, mampu menampung tekanan hingga 1000 psi (6895 kPa atau 69 bar). Perlu dicatat bahwa tekanan kerja aktual akan bergantung pada ketebalan dinding dan jenis material pipa yang disambungkan. Untuk ukuran 10 inci, kopling ini dirancang untuk memastikan integritas sistem pada kondisi tekanan tinggi.



2. Dimensi Fisik



  • Ukuran Nominal: 10 inci (DN250).

  • Diameter Luar Aktual Pipa: $10.75 ext{ inci}$ (273 mm).

  • Material Housing: Besi ulet (Ductile Iron) sesuai standar ASTM A536 Grade 65-45-12.



3. Koneksi dan Material Pipa



Kopling ini dirancang eksklusif untuk menyambung pipa yang ujungnya dibentuk dengan profil alur Victaulic OGS (Original Groove System). Material pipa yang paling umum digunakan adalah baja karbon (Carbon Steel).



Keunggulan Utama Style 77: Fleksibilitas dan Adaptasi



Kopling Style 77 digolongkan sebagai Flexible Coupling (kopling fleksibel). Ini adalah keunggulan terbesar dibandingkan metode penyambungan pipa tradisional (seperti pengelasan atau flange) karena memungkinkan pergerakan pada sambungan:



1. Mengakomodasi Pergerakan Termal



Pada sistem perpipaan yang membawa cairan panas atau dingin, pipa akan memuai (expansion) atau menyusut (contraction). Style 77 memungkinkan gerakan aksial minor, menghilangkan kebutuhan akan expansion joint yang mahal dan kompleks.



2. Mengatasi Getaran dan Defleksi



Kopling ini bertindak sebagai peredam alami, secara efektif meredam getaran yang berasal dari pompa, kompresor, atau peralatan berat lainnya. Selain itu, Style 77 memungkinkan sedikit defleksi sudut pada sambungan, yang sangat membantu dalam mengimbangi ketidaksesuaian kecil selama instalasi atau pergerakan tanah, termasuk gerakan seismik.



3. Kemudahan Instalasi dan Pemeliharaan



Pemasangan kopling Victaulic tidak memerlukan pengelasan, flanging, atau threading yang memakan waktu. Cukup memasang gasket pada alur pipa, memasang housing di sekelilingnya, dan mengencangkan baut. Proses ini secara signifikan mengurangi waktu instalasi dan biaya tenaga kerja. Selain itu, Style 77 dapat dibongkar dengan mudah untuk pemeliharaan, inspeksi, atau modifikasi sistem.



Aplikasi Kritis



Victaulic Coupling 10 inci Style 77 sangat andal dan disertifikasi oleh berbagai badan standar industri (seperti UL dan FM), membuatnya ideal untuk berbagai aplikasi:

  • Sistem Proteksi Kebakaran (Fire Protection): Digunakan pada jalur utama hydrant, sprinkler, dan sistem proteksi kebakaran lainnya.

  • Pembangkit Listrik dan Industri Berat: Untuk sistem air pendingin, air proses, dan saluran layanan lainnya.

  • Pipa Air dan Limbah: Digunakan pada instalasi pengolahan air untuk menghubungkan pipa bervolume besar.

  • HVAC: Pada jalur air dingin atau panas berdiameter besar dalam sistem tata udara sentral.

Dengan kombinasi kekuatan, fleksibilitas, dan kemudahan instalasi, Victaulic Coupling 10 inci Style 77 tetap menjadi pilihan utama bagi insinyur dan kontraktor yang mencari solusi penyambungan pipa yang aman, cepat, dan berkinerja jangka panjang.
